武汉体育馆网架施工的设计与工艺

发布者:losteel发布时间:2021-02-25访问量:807

武汉体育馆网架施工的设计与工艺

      武汉体育场为多功能体育馆,湖北蓝欧网架工程有限公司对其规划其网架的悬挑大梁施工承受的荷载很大。

为保证网架结构的耐久性及刚度,使用过程,网架厂家的外伸长梁采用了部分预应力混凝土大梁。

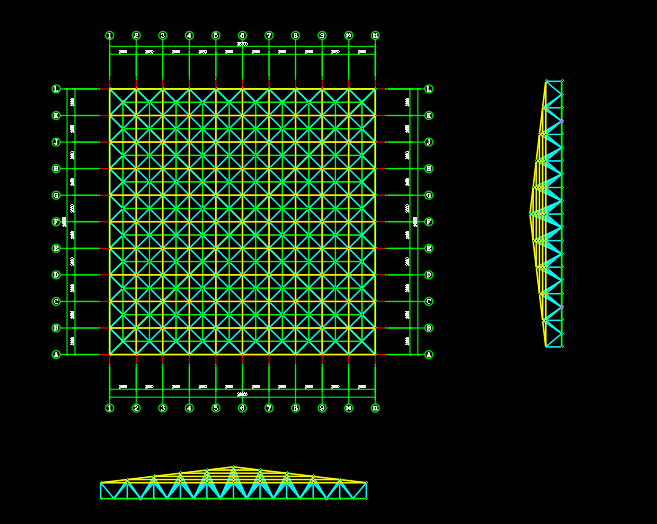

武汉网架

经比较分析,从网架的受力的合理性角度及减轻自重方面考虑该网架的,网架杆件的根部截面尺寸为700mm×2000mm,

端部截面尺寸为700mm×900mm。由于网架框架梁的、段的正弯矩较小,预应力筋在该段主要沿梁顶面部置,在触处

锚固。该网架的杆件配件等级为高强度材料。预应力筋采用1860级低松弛钢绞线,张拉端用QM15-6型锚具,固定端用挤

压锚,预留孔道用金属波纹管成型。 结构设计原则 该大梁处在室内低侵蚀环境,考虑到网架结构以承受恒载为主,

网架施工按下列原则配置: 在使用荷载下裂缝宽度小于0.1mm; 在常遇地震作用下裂缝宽度小于0.2mm。
