网架预埋板的安装

发布者:losteel发布时间:2021-02-25访问量:1283

网架预埋板的安装

  一些网架施工图纸,其预埋件基本上都是在网架支座处预埋钢板。在施工时,过渡板和预埋钢板焊接,网架支座和过渡板上的锚栓连接。网架安装完成之后,支座位置总是会产生偏差,不可能和设计时完全一致。
采用过渡板连接可以避免螺杆难以就位的问题。对于压力支座,一般的做法采用如下的方式比较简单,过渡板和预埋板再采用焊接。

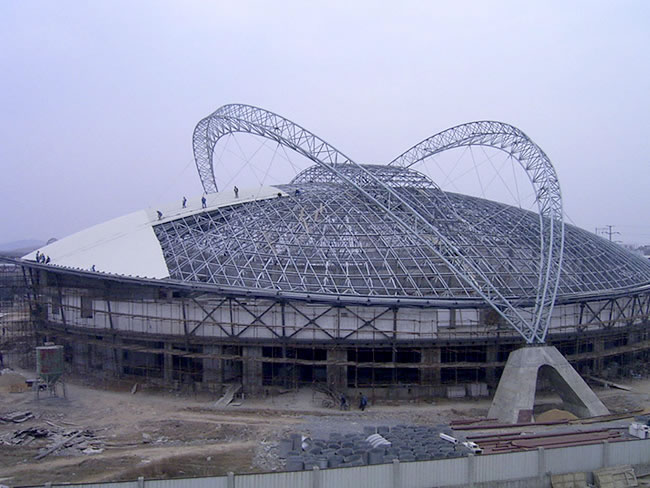

湖北网架安装

    支座底板与预埋板直接焊接后,支座与柱顶应视为固定约束,而通常网架设计时支座约束条件为弹性约束。当支座设定为固定约束时,杆件受力与弹性约束时相差较大,杆件截面较弹性约束时小,而支座水平反力特别大,下部结构难以承受。即使可以承受,固定支座网架设计时也应考虑温度应力。

   网架预埋件也可以采用不用过渡板,直接埋地脚螺栓的做法。采用过渡板仅仅是为了安装方便,调整水平尺寸,一般用于受力不是很大的支座。直接采用锚栓是更可靠的。这样确实要比过渡板可靠,但是那就要求土建预埋锚栓得非常精确,而且支座底板要开大孔,上面还得焊接垫板来固定和补偿底板的截面削弱,施工起来比较麻烦,且要考虑设计时的支座假定,因为一般网架支座都要考虑最少放掉一端的水平约束以释放水平推力。
