混凝土柱和钢柱柱对钢结构网架的影响

混凝土柱和钢柱柱对钢结构网架的影响

柱对钢结构网架的影响:如果柱的刚度较大，且网架与柱的连接节点约束水平位移，则网架的温度应力无法释放，网架在温度应力作用下上弦杆的压应力必须充分考虑，以策安全。

计算长度主要取决于柱的支撑体系和网架的水平刚度，从理论上讲支撑体系足够刚强的情况，网架水平刚度一般可以看柱无穷大（狭长的除外），网架的水平刚度可以计算出来，从经验讲，网架的水平刚度（以柱间支撑间距为跨度计算）大于所支撑的柱侧向刚度和的5倍，可以以为网架的水平刚度足够大，这时柱的面内侧向移动可以被限制（面外要么有支撑，要么是刚接梁，计算长度可以计算），支撑体系通过网架来保证其它柱的面内稳定，这时候计算长度可以按无侧移计算。固定铰和梁柱铰接是两个概念，网架与柱的连接一般都是铰接，通常偏安全计算，一般按悬臂计算，计算长度取2。规范提出的强弱支撑概念一般是基本刚性楼板或刚性水平支撑的前提，不仅要求柱间支撑有一定刚度和强度要求，水平支撑体系也是必须刚强的，保证水平力的传递。

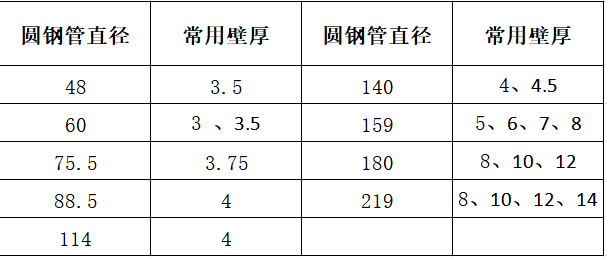

杆件是钢结构网架的重要组成部分，在网架中杆件一般是采用圆钢管，在国标中已经给出了圆钢管的规格，但是根据长期的使用习惯及杆件配套的配件如封板锥头的原因，并不是所有国标圆钢管的规格网架都采用，其常用的圆钢管的规格见表：

圆钢管采用高频焊管或者无缝钢管，高频焊管通常选用《碳素结构钢》GB/T700-2006中的Q235钢；无缝钢管通常选用《结构用无缝钢管》GB/T8162-2008中的20#钢，不常选用《低合金高强度结构钢》GB/T1591-2008中的Q345钢。

除表1-1以外，大型网架有可能用到直径为245、273或325的圆钢管，若采用螺栓球网架，这些直径的圆钢管的配件（锥头、套筒）在市场上很难采购，况且这么大直径的钢管作为网架杆件使用也不是很合适，所以一般网架并不建议采用直径超过219的圆钢管。
