一个2万平米网架结构BIM模型

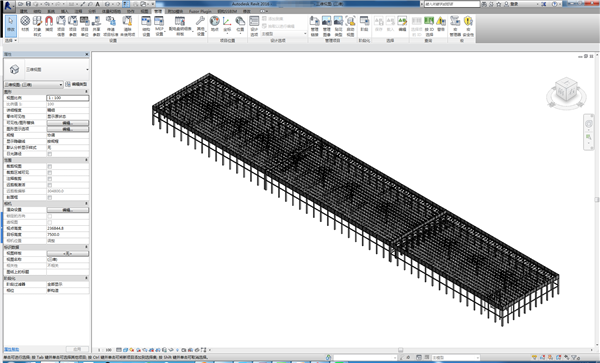

先给一张三维图

看不清，那再近一点

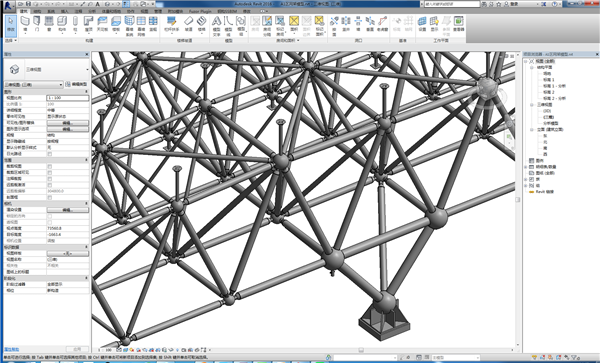

还看不清，那再近一点

这是一个长373m，宽60m的单层厂房的屋盖网架结构

面积：22380平方米

节点数：6267

杆件数：24762

最大杆件：P245*20

结构中节点类型有：

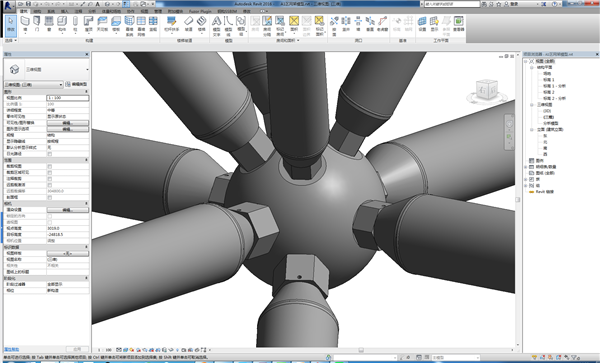

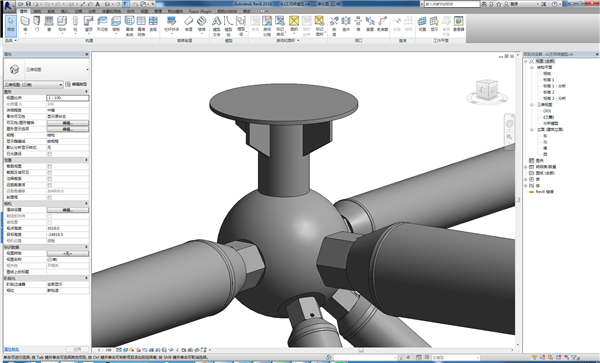

焊接球节点（支座处）

焊接球节点（带吊杆）

螺栓球节点

螺栓球节点（带支托）

最大球焊接球：WSR700x30

最大高强螺栓：M68

钢构SSBIM自动创建模型用时：6小时

螺栓球劈面剪切用时：14小时

Revit模型文件大小：462Mb

（2016版本）
